Praktikum Daskom Tugas Pendahuluan 1

Posted by : Arifah Nur Ainia

1. Apa yang anda ketahui tentang POST dan informasi apa yang bisa kita peroleh lewat suara “beep” pada POST BIOS, sebutkan diagnosa pesan/peringatan kesalahan POST yang ditunjukkan dengan kode beep?

2. Apa yang anda ketahui tentang peripheral device. Sebutkan beberapa peripheral device yang umum digunakan saat ini, sebutkan fungsi dan jenis-jenisnya ! (min.8)

3. Jelaskan secara rinci BIOS menurut yang anda ketahui, apa saja komponen yang diatur oleh BIOS?

Jawab

11. POST (Power On Self Test) adalah test yang dilakukan oleh PC untuk mengecek fungsi-fungsi komponen pendukung PC untuk bekerja dengan baik. Informasi yang diperoleh dengan adanya suara “beep” adalah menandakan bahwa adanya kesalahan dalam program yang sedang berjalan seperti mengecek jumlah RAM, keyboard, dan perangkat media penyimpanan (disk drive). Jika sebuah kesalahan terdeteksi oleh POST, maka sistem umumnya akan menampilkan beberapa kode kesalahan, yang dinyatakan dengan bunyi-bunyian (atau beep) yang menunjukkan letak kesalahannya namun selain bunyi beep komputer juga bisa mengeluarkan peringatan pada layar monitor dengan berupa teks. biasanya peringatan berupa teks pada monitor lebih mudah dipahami oleh user. Setiap kesalahan memiliki pola bunyi beep-nya sendiri-sendiri, dan berbeda antar BIOS yang digunakan.

Tampilan saat POST :

Pesan atau Peringatan Kesalahan yang ditunjukkan ketika POST melalui kode “beep”:

Kode Beep AWARD BIOS

No	Gejala	Diagnosa Pesan/Peringatan Kesalahan
1	1 beep pendek	PC dalam keadaan baik
2	1 beep panjang	Problem di memori
3	1 beep panjang 2 beep pendek	Kerusakan di modul DRAM parity
4	1 beep panjang 3 beep pendek	Kerusakan di bagian VGA.
5	Beep terus menerus	Kerusakan di modul memori atau memori video

Kode Beep AMI BIOS

No	Gejala	Diagnosa Pesan/Peringatan Kesalahan
1	1 beep pendek	DRAM gagal merefresh
2	2 beep pendek	Sirkuit gagal mengecek keseimbangan DRAM Parity (sistem memori)
3	3 beep pendek	BIOS gagal mengakses memori 64KB pertama.
4	4 beep pendek	Timer pada sistem gagal bekerja
5	5 beep pendek	Motherboard tidak dapat menjalankan prosessor
6	6 beep pendek	Controller pada keyboard tidak dapat berjalan dengan baik
7	7 beep pendek	Video Mode error
8	8 beep pendek	Tes memori VGA gagal
9	9 beep pendek	Checksum error ROM BIOS bermasalah
10	10 beep pendek	CMOS shutdown read/write mengalami errror
11	11 beep pendek	Chache memori error
12	1 beep panjang 3 beep pendek	Conventional/Extended memori rusak
13	1 beep panjang 8 beep pendek	Tes tampilan gambar gagal

Kode Beep IBM BIOS

No	Gejala	Diagnosa Pesan/Peringatan Kesalahan
1	Tidak ada beep	Power supply rusak, card monitor/RAM tidak terpasang
2	1 beep pendek	Normal POST dan PC dalam keadaan baik
3	beep terus menerus	Power supply rusak, card monitor/RAM tidak terpasang
4	Beep pendek berulang-ulang	Power supply rusak, card monitor/RAM tidak terpasang
5	1 beep panjang 1 beep pendek	Masalah Motherboard
6	1 beep panjang 2 beep pendek	Masalah bagian VGA Card (mono)
7	1 beep panjang 3 beep pendek	Masalah bagian VGA Ccard (EGA).
8	3 beep panjang	Keyboard error
9	1 beep, blank monitor	VGA card sirkuit

2 Kode Beep Phoenix BIOS

No	Gejala	Diagnosa Pesan/Peringatan Kesalahan
1	1 Beep, 1 Beep dan 4 Beep	Disebabkan BIOS anda tidak berfungsi. Boleh update atau flash BIOS
2	1 Beep, 2 Beep dan 1 Beep	Disebabkan motherboard anda yang sudah rusak
3	1 Beep, 3 Beep dan 1 Beep	RAM anda mungkin bermasalah atau tidak dipasang dengan betul
4	3 Beep, 1 Beep dan 1 Beep	Disebabkan masalah motherboard computer anda
5	3 Beep, 3 Beep dan 4 Beep	VGA Card atau graphic anda bermasalah atau tidak dipasang dengan betul.

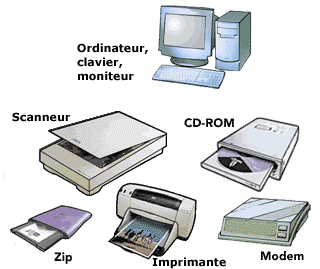

2. Peripheral device adalah peralatan-peralatan pendukung yang dibutuhkan oleh sebuah PC agar dapat bekerja secara optimal.

Contoh peripheral device :

1. Keyboard

Gunanya untuk memberi perintah kepada komputer dengan cara menuliskannya atau menekan kombinasi beberapa tombol.

Jenis : keyboard serial, USB, PS2,Wireless

2. Mouse

Berfungsi untuk mengendalikan kursor/pointer dilayar monitor dengan cara menggerakkannya maju, mundur atau kesamping.

Jenis : serial, USB, PS2,Wireless

3. Monitor

Berfungsi menampilkan proses dan hasil pekerjaan komputer.

Jenis: CRT monitor, LCD monitor, Touch Screen monitor.

4. Printer

Fungsi : Digunakan untuk mencetak hasil proses komputer keatas kertas sehingga bisa dibaca.

Jenis: Ada tiga jenis printer yang dikenal luas yaitu dot-matrix printer, inkjet printer, dan laser printer.

5. Scanner

Fungsi: Digunakan untuk mengambil citra cetakan (gambar, foto, tulisan) untuk diolah atau ditampilkan melalui komputer.

Jenis: Ada dua jenis scanner, handy scanner (dipegang dan digerakkan dengan tangan), dan flatbed scanner (serupa mesin fotokopi).

6. Modem

Fungsi modem adalah merubah komunikasi dua arah dari sinyal digital menjadi sinyal analog atau sebaliknya. Sebuah sinyal digital yang dikirimkan dari komputer diubah menjadi sinyal analog terlebih dahulu oleh modem dan ditransmisi melalui kabel telepon untuk dihantarkan ke komputer lainnya dan sebaliknya. Jenis : modem External dan Internal.

7. Microphone dan speaker

Untuk memasukkan dan merekam suara serta mendengarkan hasil rekaman yang sudah disimpan didalam komputer, atau mendengarkan musik dan suara dari CD, MP3 atau game.

8. LCD Proyektor

Berfungsi: untuk menampilkan gambar secara besar dilayar, dengan cara menembakan cahaya / memproyeksikan gambar. Dari segi teknologi, proyektor.

Jenis: ada dua tipe yaitu proyektor yang menggunakan teknologi DLP dan satu lagi menggunakan teknologi 3 LCD.

3. BIOS (Basic Input Output System)

BIOS adalah singkatan dari Basic Input Output System. merupakan suatu software (ditulis dalam bahasa assembly) yang mengatur fungsi dasar dari perangkat keras (hardware) komputer. BIOS tertanam dalam sebuah chip memory (ROM ataupun Flash Memory berbahan Comlpimentari Metal Oxide Semiconductor (CMOS) yang terdapat pada motherboard. Sebuah baterai yang biasa disebut sebagai baterai CMOS berfungsi untuk menjaga agar tanggal dan settingan lainnya yang telah kita set pada BIOS tidak hilang atau kembali ke konfigurasi awal meskipun komputer dimatikan.

Komponen BIOS:
